Расчет освещенность в DIALux Light (Диалюкс)

В этой статье про освещенность Вы узнаете:

— как быстро и правильно сделать расчет освещения в DIALux Light

— как правильно сохранить расчет

— на какие показатели отчета по расчету освещения помещения Диалюкс Лайт необходимо обращать внимание

Как быстро и правильно сделать расчет освещения в DIALux Light

Добрый день дорогие друзья. Вот и настало время первого практического занятия по расчету освещения помещения. Примером расчета будет допустим какой-нибудь магазин. В нём есть:

— основная зона продажи;

— санитарный узел;

— подсобные помещения;

— тамбур входа.

Прежде всего мы должны знать действующие нормы освещения помещения (ниже будет ссылка). Ими нельзя пренебрегать, т.к. они рассчитываются и утверждаются специальными учреждениями. Это грубо говоря — ГОСТы.

Имея опыт защиты проектов в экспертных организациях, как государственных, так и частных, могу Вам с уверенностью сказать что конкретно расчеты естественного и искусственного освещения с Вас никто требовать не будет. Они будут требовать надпись нормируемого показателя на плане. Единственное заинтересованное лицо в правильности подобранного числа световых элементов, и в целом, такого параметра как освещенность — это заказчик. Ведь именно он понесет ответственность, если к нему зайдут друзья из РосПотребНадзора, потому что этот контролирующий орган, уполномоченный осуществлять проверки. А там как по накатанной, по результатам замеров освещенности выяснится что не хватает искусственного освещения. Как следствие увеличение светильников, а это потянет за собой и увеличение потребляемой мощности. И… вуаля!!! Вы встряли, потому что технические условия получают исходя полного расчета потребляемой электрической энергии на этапе проекта. Какой-то шум… это заказчик Вам звонит(. Во избежании таких неприятных случаев нужно уметь правильно рассчитывать разные параметры освещенности в помещении и вне.

Итак, приступим!!!

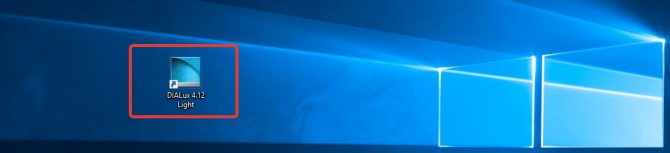

1. Запускаем DIALux Light

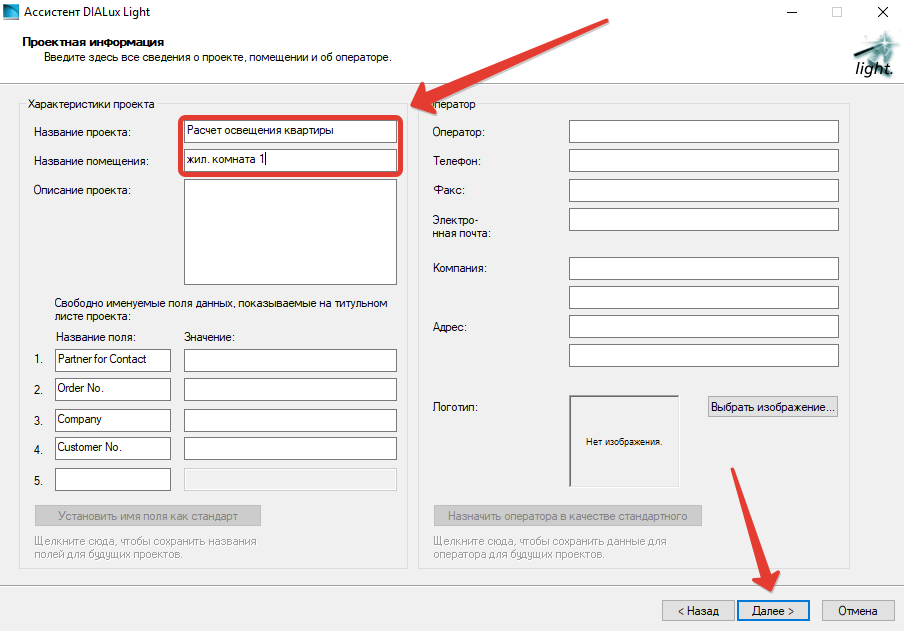

Запустится окно Ассистента DIALux Light. Здесь, чтобы в дальнейшем не запутаться, необходимо заполнять выделенные поля:

— Название проекта (в моем случае пишем Расчет магазина);

— Название помещения (здесь пишем Жилая комната/Основная зона продажи/Санитарный узел/ подсобное помещение и т.д.)

Когда у Вас в проекте будет более 10 помещений, по которым нужно будет проводить расчет освещенности, без заполнения этих атрибутов Вы запутаетесь. Жмем далее.

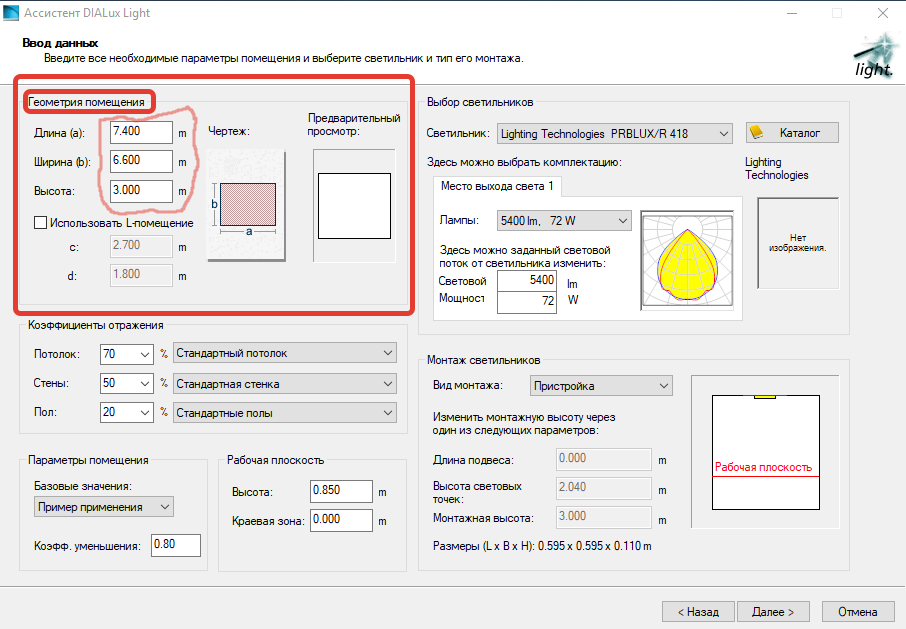

• В следующем окне ввода, в области «Геометрия помещения» данных в Диалюкс заполняем длину, ширину, высоту комнаты. При нестандартной геометрии можно заполнить поля L-образного (Г-образного помещения).

Внимание!!! Если у Вас многоугольное помещение, то его можно рассчитать в полной версии Диалюкс, но об этом далее в курсе.

Заполняем характеристики помещения:

— Длина

— Ширина

— Высота

Обычно высота потолков в жилом помещении 2800-3000 мм. В коммерции всегда будет больше 3000-3500 и выше.

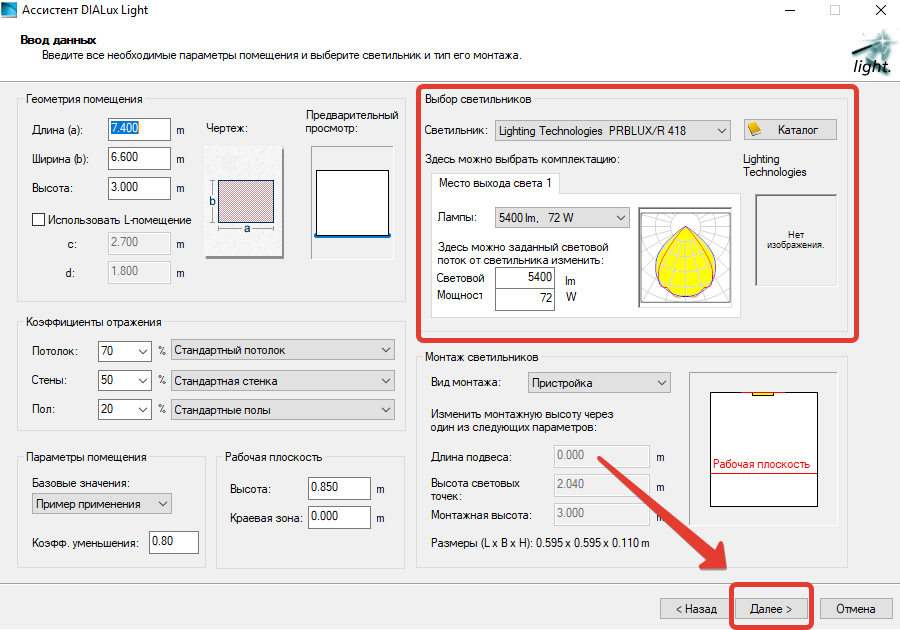

• После, в области «Выбор светильников» выбираем файл светильника, разработанный заводом-изготовителем. Выбирать светильник необходимо из выпадающего списка и жмем далее. Если не знаете, как выбрать подходящий файл светильником, смотрите в этой короткой статье.

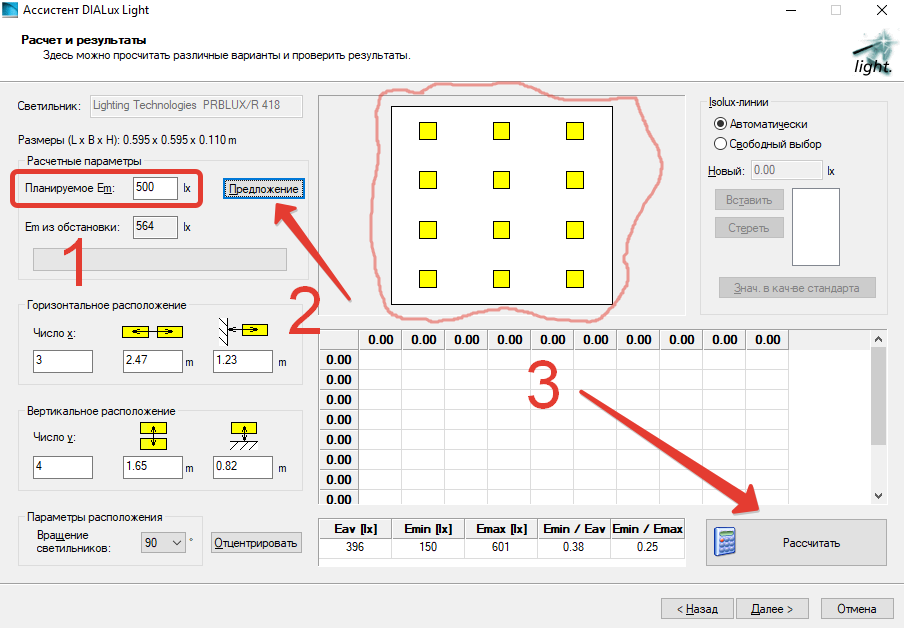

• В окне «Расчет и результаты» уже представится один из вариантов, как правило с планируемым показателем Em=500lx. Аббревиатура Em в DIALux означает среднюю освещенность. На минуточку это ПО немецкого происхождения, и в том, что чуть-чуть другие стандарты, нет ничего странного.

Нам необходимо заменить требуемую величину в соответствии с:

— СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95* (Приложение Л — Нормативные показатели освещения основных помещений общественных, жилых и вспомогательных зданий).

Допустим мы рассчитываем освещенность для торговых залов и супермаркетов.

В соответствии с СП это 500lx. Устанавливаем значение 500 в поле «Планируемое Em» Нажимаем «Предложение» и «Рассчитать» и далее

На какие показатели отчета по расчету освещения помещения Диалюкс Лайт необходимо обращать внимание

Вы получили свой первый расчет освещенности. Поздравляю!!!

Вот как выглядит расчет (На рисунке)

1 – расположение на плане с изолиниями, с конкретными единицами данными освещенности.

2 – расстояние между светильниками по горизонтали и по вертикали

3 – расчетные результаты, которые кстати можно выгрузить в PDF, для этого жмем кнопку далее и попадаем в окно «Вывести результаты» где нажимаем «Результаты в виде PDF-файла…»

Как правильно сохранить расчет

ВАЖНО!!! Если Вы хотите далее работать с этим проектом, то обязательно сохраните файл через окно «Сохранить как проект DIALux…». Данный файл Вы сможете использовать в полной версии диалюкс.
